Комплекс Тромбон СОРС-Мед готовится к серийному выпуску!

тромбон сорс мед баннер
Компания «СОУЭ «Тромбон», развивая систему обратной речевой связи «Тромбон СОРС», разработала и предлагает к проектированию новый Комплекс речевой палатой сигнализации «Тромбон СОРС-Мед».

Данный комплекс соответствует требованиям разделов 7.6.7 «Двусторонняя голосовая связь» и 7.6.8 «Вызывная сигнализация» Свода правил СП 158.13330.2014. и полностью готов к установке в административно выделенных помещениях (палатных отделениях) больниц (диспансеров, клиник, госпиталей и т.п.) с круглосуточным проживанием (лечением) пациентов. Специально для Комплекса «Тромбон СОРС-Мед» некоторые устройства прежней системы обратной речевой связи были модернизированы, но полное соответствие СП потребовало создания и новых, уникальных.

Комплекс речевой палатной сигнализации «Тромбон СОРС-Мед» спроектирован, в первую очередь, как переговорное устройство, которое оптимизирует работу младшего медицинского персонала. При упрощённой системе экстренного вызова (только световой или звуковой сигнал) медсестра, получив вызов от пациента, не знает его причину. Ей необходимо зайти в палату, подойти к пациенту и, услышав жалобу, определить свои последующие действия.

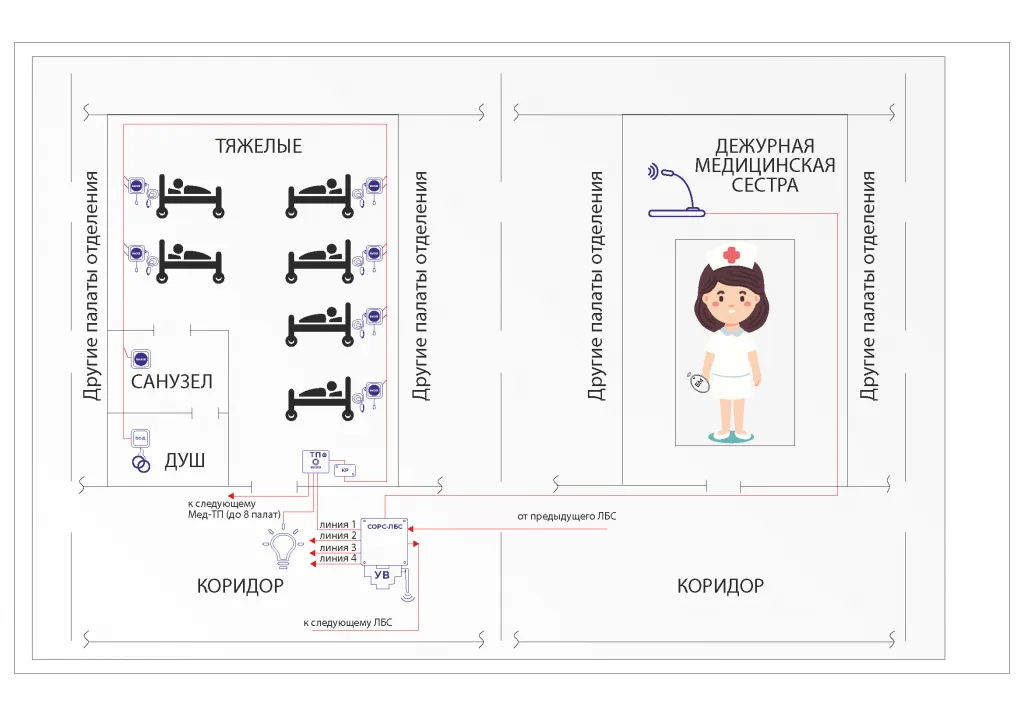

Пример расположения оборудования Комплекса «Тромбон СОРС-Мед»
тромбон сорс мед палата

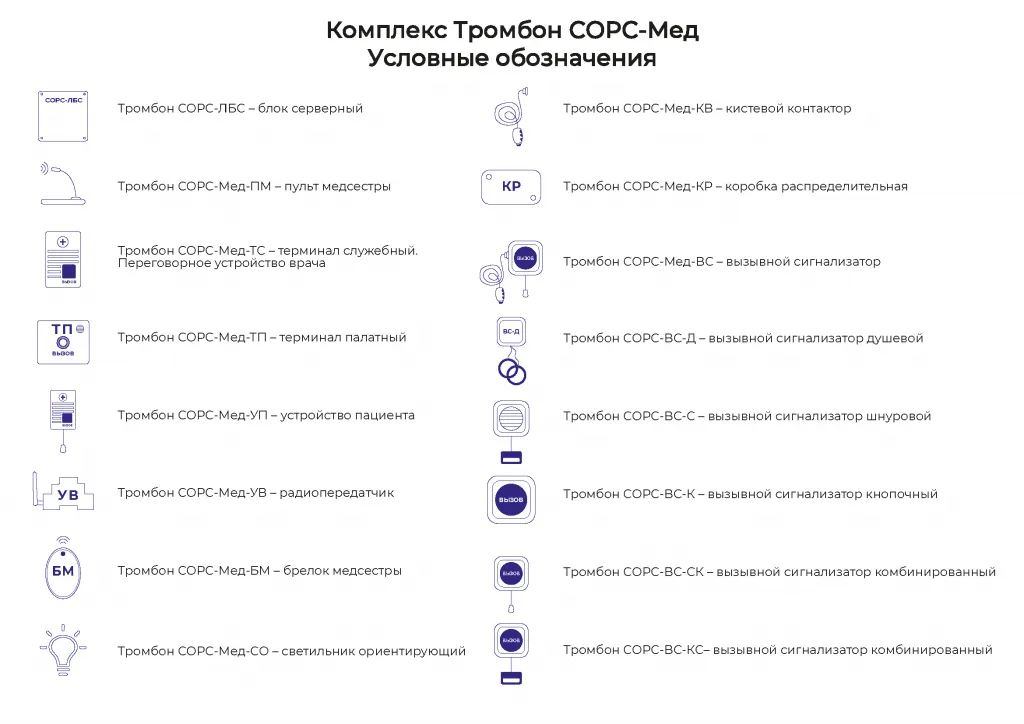

условные обозначения сорс мед
Комплекс «Тромбон СОРС-Мед» позволит медсестре, не покидая поста, услышать жалобу конкретного пациента удалённо, определить срочность помощи и, ответив в микрофон, оказать пациенту первичную консультацию или уведомить его о времени ожидания её прихода. При неотложной ситуации медсестра сможет срочно, но опять же дистанционно, проинформировать врача.

Комплекс речевой палатной сигнализации «Тромбон СОРС-Мед» имеет широкие технические возможности и два режима работы:

1.    Сигнальный режим (только световая индикация) предназначен для экстренного вызова медицинского персонала:

  • пациентом, находящимся в палате, сантехническом или любом другом помещении отделения, где ему понадобилась помощь (используя вызывной сигнализатор);

  • лежачим обездвиженным пациентом (с помощью кистевого контактора, нажимая большим пальцем руки).

Сигнальный режим работы Комплекса принципиально отличается от голосового режима отсутствием возможности переговоров между абонентами.

2.    Голосовой режим (двусторонняя голосовая связь) предназначен для обеспечения переговоров между:

  • пациентом и медсестрой (с переговорного устройства пациента);

  • пациентом из многоместной палаты и медсестрой (с одного переговорного устройства на палату – палатного терминала);

  • пациентом и посетителем из коридора отделения (с переговорного устройства, установленного в коридоре);

  • медсестрой и дежурным врачом (с пульта медсестры на терминал служебный);

  • дежурным врачом и медсестрой (с терминала служебного на пульт медсестры).

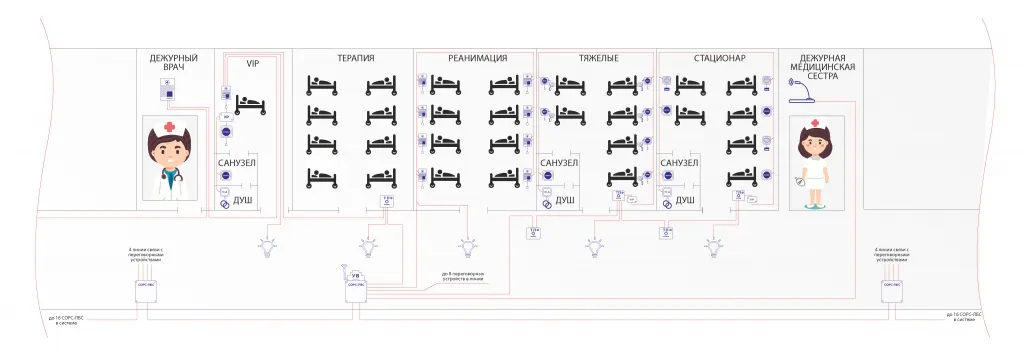

Пример расположения оборудования Комплекса «Тромбон СОРС-Мед» в отделении больницы

палата построение сорс мед

 Состав Комплекса Тромбон СОРС-Мед:

1. Линейный блок связи «Тромбон СОРС-ЛБС» – серверное оборудование (со специальным программным обеспечением), обеспечивающее коммутационной связью и питанием 36 В все остальные компоненты Комплекса;

тромбон сорс лбс с

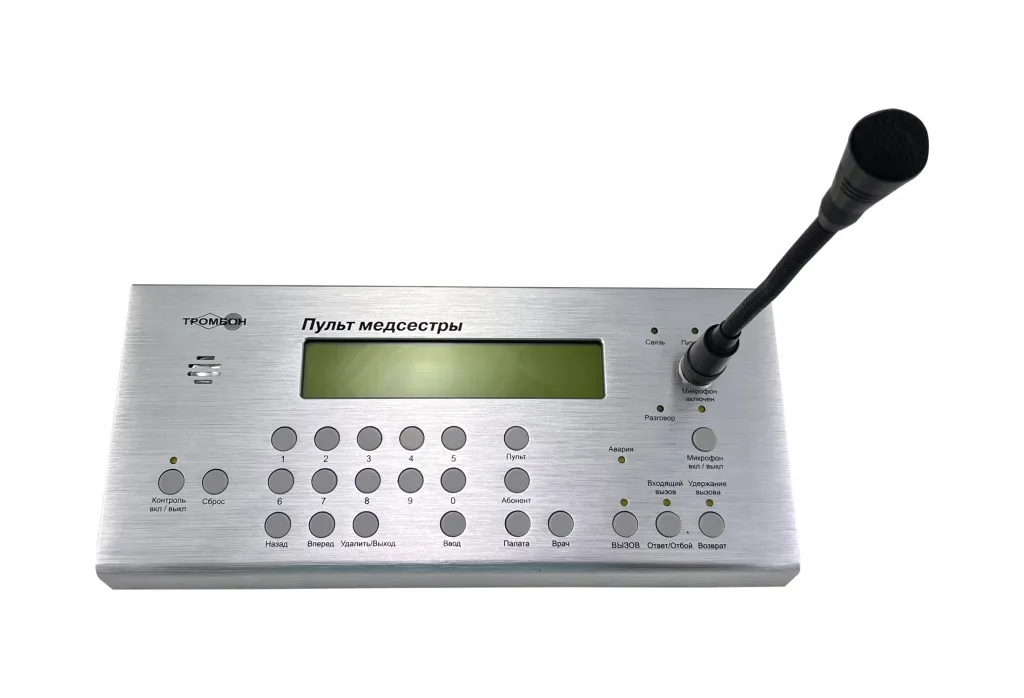

2. Пульт медсестры «Тромбон СОРС-Мед-ПМ» – центральный пульт управления, обеспечивающий фиксацию вызовов от пациентов, а также приём и передачу голосовых сообщений между медсестрой и врачом, либо медсестрой и пациентом. Приём и передача сообщений осуществляется через линейный блок связи «Тромбон СОРС-ЛБС»;

тромбон сорс мед пульт медсестры

3. Терминал служебный «Тромбон СОРС-Мед-ТС» – переговорное устройство врача, обеспечивающее двустороннюю голосовую связь между врачом и медсестрой;

тромбон сорс мед тс

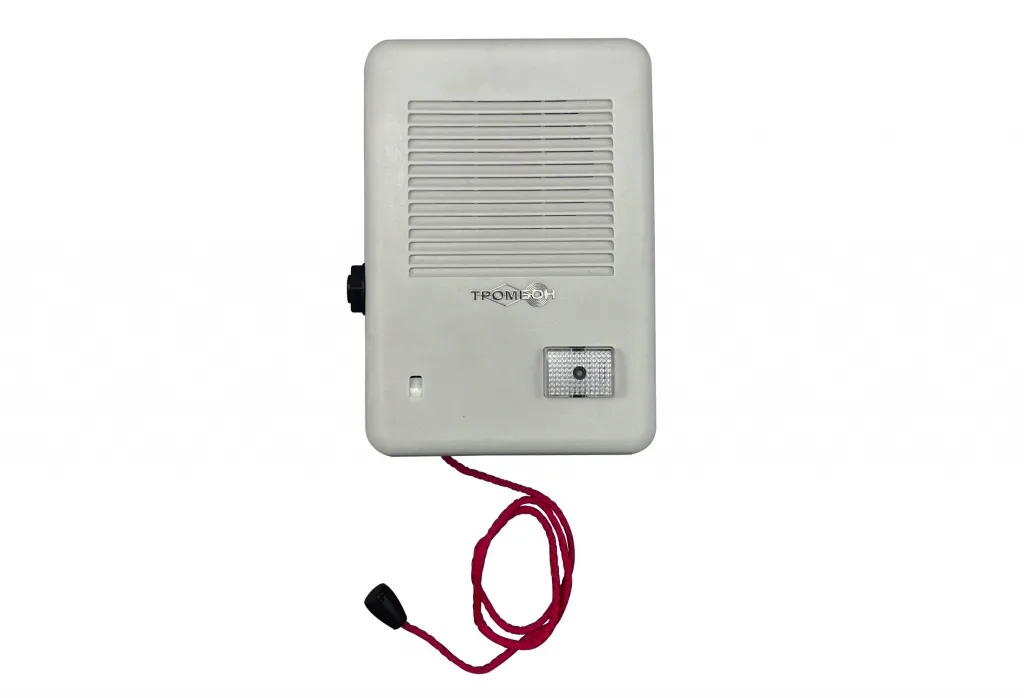

4. Устройство пациента «Тромбон СОРС-Мед-УП» – переговорное сигнальное устройство пациента для экстренного вызова медсестры и обеспечения двусторонней голосовой связи между пациентом и медсестрой;

тромбон сорс мед уп

5. Терминал палатный «Тромбон СОРС-Мед-ТП» – двустороннее переговорное вызывное устройство для установки в многоместной палате. Обеспечивает независимый экстренный вызов медсестры каждым пациентом, а также двустороннюю голосовую связь между пациентами и медсестрой;

тромбон сорс мед тп

6. Устройство вызывное «Тромбон СОРС-Мед-УВ» – радиопередатчик для передачи сигнала вызова на брелок медсестры;

тромбон сорс мед ув

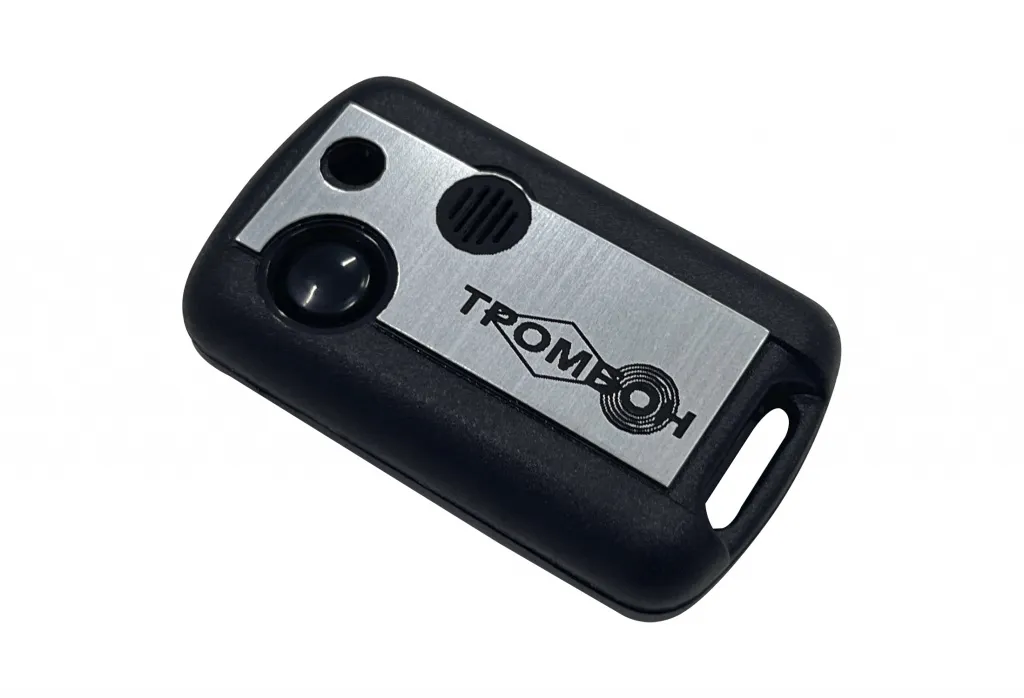

7. Брелок медсестры «Тромбон СОРС-Мед-БМ» – автономный беспроводной приёмник сигналов вызова для постоянного присутствия у медсестры;

тромбон сорс мед бм брелок

8. Светильник ориентирующий «Тромбон СОРС-Мед-СО» – комплект плафона с лампой для светового оповещения медицинского персонала о наличии незавершённого вызова пациентом;

тромбон сорс мед со

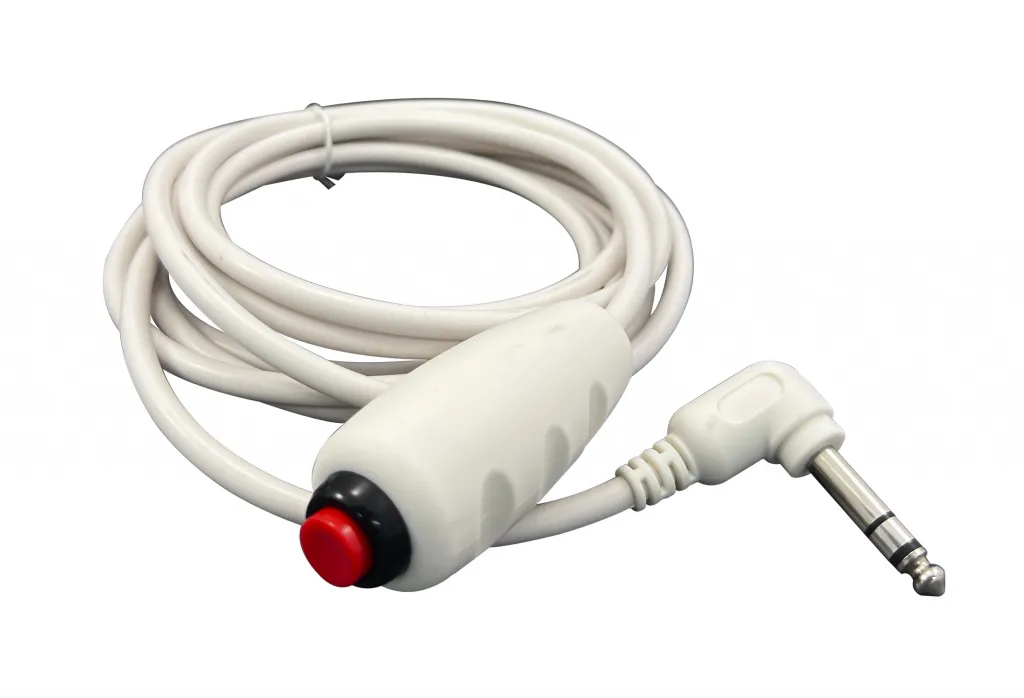

9. Комплект сменных частей «Кнопка выносная «Тромбон СОРС-Мед-КВ» – кистевой контактор, устройство, представляющее собой 2-х метровый провод, где на одном конце расположена кнопка, которую удобно взять в руку, а на другом – штекер подключения к гнезду 6,3 мм. Контактором дополнительно комплектуются устройства пациента, терминалы палатные и вызывные устройства;

тромбон сорс мед кв

10. Коробка распределительная «Тромбон СОРС-Мед-КР» – устройство, позволяющее включать двусторонние переговорные устройства Комплекса в его общую сеть;

тромбон сорс мед коробка уп

11. Вызывной сигнализатор «Тромбон СОРС-Мед-ВС» – совместно с Терминалом палатным предназначен для экстренных вызовов медицинского персонала пациентами.

тромбон сорс мед вс


Оборудование комплекса совместимо с Абонентскими Вызывными Устройствами и Вызывными сигнализаторами системы «Тромбон СОРС»:

а) «Тромбон СОРС-АВУ» исполнений «Н», «В», «Т», «ТУ» - двустороннее переговорное сигнальное устройство для вызова персонала и голосовой связи;

б) «Тромбон СОРС-ВС-С» ­– вызывной сигнализатор со стропой и ручкой для экстренного вызова медицинского персонала пациентами;

в) «Тромбон СОРС-ВС-К» – экстренный вызов медицинского персонала при помощи кнопки;

г) «Тромбон СОРС-ВС-СК» – комбинированное устройство со шнуром и кнопкой для экстренного вызова медицинского персонала;

д) «Тромбон СОРС-ВС-КС» – комбинированное устройство с кнопкой и стропой с ручкой для экстренного вызова медицинского персонала;

е) «Тромбон СОРС-ВС-Д» – устройство экстренного вызова медицинского персонала для помещений с повышенной влажностью. Степень защиты IP65.

Оборудование комплекса является «слаботочным», т.е. основным питанием является напряжение 36 Вольт.

В декабре 2022 оборудование, входящее в состав Комплекса, успешно прошло тестовые испытания и получило Декларацию соответствия ЕАЭС N RU Д-RU.РА08.В.84449/22, оно может проектироваться и устанавливаться в медицинских учреждениях.

Комплекс автономен и не зависит от других систем здания (кроме основного питания 220 Вольт), поэтому может быть развёрнут в уже действующих сооружениях больничных стационаров (диспансеров, клиник, госпиталей), как дополнение и модернизация установленного ранее оборудования.
